Телескопичекий съемный протез при атрофии альвеолярного гребня верхней челюсти

Ситуация атрофии верхней челюсти часто является тупиковой для врачей и пациентов. Телескопическая реставрация помогает решить эту проблему. При работе с имплантатами Bicon выполнить такую реставрацию легко, поскольку абатмент можно располагать в любом положении на 3600 , а какие-либо винты отсутствуют. Поскольку абатмент можно обработать так, что он служит частью телескопической системы, экономиться время и затраты, а также улучшается эстетика.

1.Вид пациента в профиль без протеза.
2. Вид пациента в профиль с телескопическим протезом.
3. Вид имплантатов перед введение пластиковых штифтов для снятия слепка.
4. Трансферный слепок передотливкой модели. На слепочные штифты установлены аналоги имплантатов.
5. Гипсовая модель с восемью абатментами, которые будут обработаны, чтобы их конусность составляла два и три градуса.

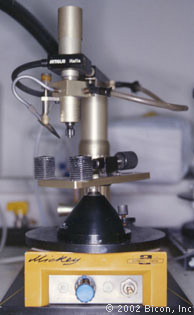

6. Фрезерный станок.
7. Модель закреплена на платформе фрезерного станка.
8. Начальное выравнивание абатментов перед их обработкой.
9. Обработка абатментов.
10. Обработка абатментов.
11. Абатменты после обработки.
12. Восковая заготовка для отливки каркаса протеза.
13. Титановый каркас.
14. Восемь обработанных абатментов перед изготовлением акриловой ориентационной каппы.
15. Ориентационная каппа покрывает абатменты на гипсовой модели.
16. Вид ориентационной каппы с внутренней стороны.
17. Вид имплантатов перед введением абатментов.
18. Установка абатментов с помощью ориентационной каппы.
19. Абатменты перед введением каркаса.
20. Очищение каркаса перед его введением в полость рта.
21. Проверка окклюзионных соотношений и эстетики.
22. Телескопический протез после нанесения опакового материала Diamond Crown.
23. Телескопический протез после частичного нанесения поликерамического метариала Diamond Crown™.
24. Вид протеза с вестибулярной стороны.
25. Вид протеза с вестибулярной стороны.
26. Боковой вид протеза (справа).
27. Боковой вид протеза (слева).
28. Полубоковой вид протеза (слева).
29. Полубоковой вид протеза (справа) и восковой искусственной десной.
30. Вид готового протеза с вестибулярной стороны.
31. Вид готового протеза с окклюзионной стороны.
32. Боковой вид готового протеза.
33. Вид телескопического протеза с внутренней стороны.
34. Вид с вестибулярной стороны; обратите внимание на эстетику поликерамического материала Diamond Crown™.
35. Имплантаты перед введением обработанных абатментов.
36. Положение абатментов уточняют с помощью акрилового ориентационного шаблона.
37. Восемь абатментов служат частью телескопической системы. Поскольку отсутствуют цементируемые внутренние колпачки телескопической системы, отсутствуют и их недостатки. Не нужно тратить лишнее время врача и техника и дополнительные деньги, нет ограничений, которые накладывает тип цемента и имеющееся пространство.
38. Вид готового телескопического протеза в полости рта.
39. Смыкание зубов с телескопическим протезом.
40. В профиль видно, что отсутствует костная ткань, поддерживающая верхнюю губу.
41. С телескопическим протезом внешний вид пациента значительно изменился, при этом не потребовалась подсадка костного материала.
