Инструменты

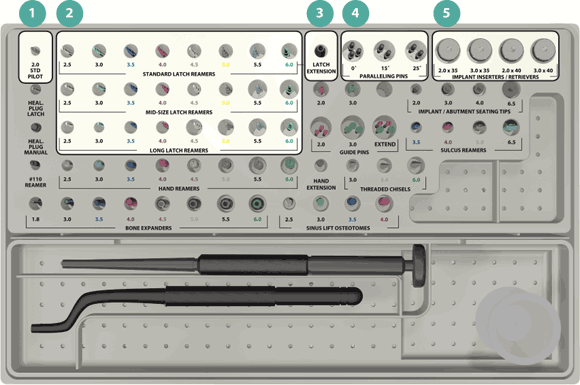

1. Пилотный бор



Пилотный бор необходим для того, чтобы выполнить первичную (пилотную) остеотомию и определить траекторию дальнейшего препарирования.

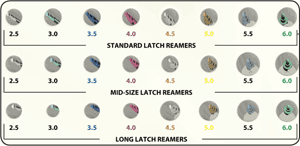

2. Лопастные фрезы



Во время препарирования эти фрезы позволяют получить аутогенный костный материал. Препарирование выполняется без орошения, максимальная скорость составляет 50 об/мин. Имеется три варианта длины; выбор осуществляется в зависимости от клинической ситуации.

3. Удлинитель для фрез



Это приспособление позволяет увеличить длину фрезы, чтобы облегчить доступ, если головка наконечника упирается в соседние зубы. Если фреза вошла в удлинитель не полностью, она может застрять или будет необратимо повреждена.

4. Инструменты для введения и извлечения имплантатов



Эти приспособления фиксируются с помощью резьбы на специальной ручке; они используются, как вспомогательные инструменты для введения или извлечения имплантатов, если этого требует клиническая ситуация. Прежде чем врач начнет пользоваться этим устройством, важно, чтобы он усвоил, как высвобождать имплантат из захвата.

5. Выравнивающие штифты



Выравнивающие штифты – это вспомогательные инструменты, помогающие параллельно расположить пилотные отверстия в кости, а затем и имплантаты.

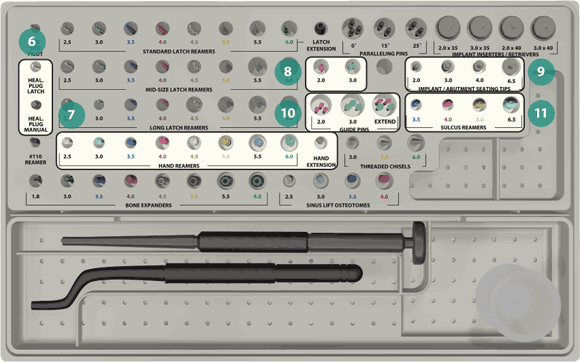

6. Инструменты для извлечения заглушки



С помощью этих инструментов извлекают заглушку из отверстия имплантата во время его раскрытия.

7. Ручные фрезы и удлинитель для ручных фрез



Ручные фрезы фиксируются на прямой ручке с помощью резьбы. Они используются для ручного препарирования костной ткани. Удлинитель позволяет улучшить доступ, когда соседние зубы или антагонисты мешают использованию наконечника. Удлинитель преобразует форму фрезы, позволяя захватывать аутогенный костный материал.

8. Слепочные римеры



Слепочные римеры нужны, чтобы устранить из отверстия имплантата остатки мягких тканей или кости, которые могут препятствовать введению слепочного штифта.

9. Насадки для установки имплантатов и абатментов



Посредством резьбы насадки фиксируются на прямой или изогнутой ручке и используются для установки имплантатов или абатментов. При установке имплантата очень важно, чтобы соединение его с насадкой было плотным, иначе отверстие имплантата может быть деформировано, что впоследствии помешает установке абатмента.

10. Десневые римеры



С помощью десневых римеров устраняют частицы кости и мягких тканей, окружающих имплантат, которые могут препятствовать введению и фиксации абатмента.

11. Направляющие штифты



Стандартные и удлиненные штифты (в зависимости от глубины установки имплантата) используются для ориентации десневых и слепочных римеров, а также мукотомов (перфораторов слизистой оболочки). Также их можно использовать, как вспомогательные инструменты, при оценке качества остеоинтеграции. Удлиненные направляющие штифты используются при глубоком расположении имплантатов с удлиненными абатментами.

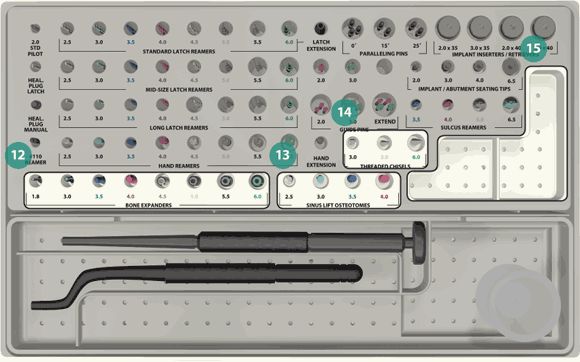

12. Остеотомы для синуслифтинга



Эти инструменты фиксируются на прямой ручке с резьбой. Во время операции внутреннего синуслифтинга такими остеотомами выполняется перелом дна верхнечелюстной пазухи по типу «зеленой веточки».

13. Костные экспандеры



С помощью костных экспандеров формируют остеотомическое отверстие, если используется методика расширения кости.

14. Долота с резьбой



Посредством резьбы инструменты фиксируются на прямой ручке. Используются для расщепления и расширения узкого альвеолярного гребня, чтобы создать место для введения имплантата и (или) костного трансплантата.

15. Пустой контейнер

Дополнительное пространство, которое может использоваться для хранения каких-либо приспособлений, например, инструментов или абатментов.

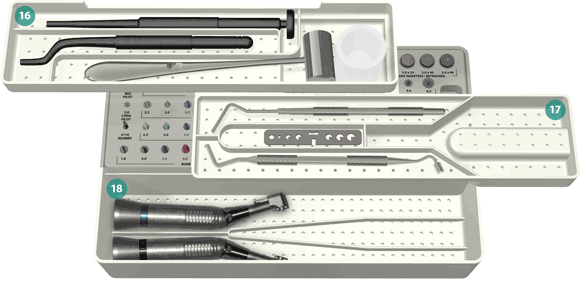

16. Верхний лоток

Прямая ручка с резьбой
Прямая ручка может использоваться со всеми инструментами с резьбой. К ним относятся ручные фрезы, десневые римеры, инструменты для введения и извлечения имплантатов, мукотомы, остеотомы, долота, костные экспандеры, насадки для установки имплантатов, слепочные римеры.

Изогнутая ручка с резьбой
Используется с насадками для установки имплантатов и абатментов в случаях, когда прямой доступ затруднен.

Хирургический молоток
Используется в сочетании с прямой или изогнутой ручкой при установке имплантатов и абатментов. Также может использоваться при расщеплении альвеолярного гребня или операции синуслифтинга.

Силиконовая чашечка
Используется для сбора аутогенного костного материала.

17. Средний лоток

Калибратор длины плеча абатмента
Используется для измерения толщины мягких тканей над имплантатом, чтобы выбрать абатмент с подходящей высотой плеча.

Ключ для отсоединения насадок
Используется для снятия ручных фрез, остеотомов, долот и костных экспандеров с прямой или изогнутой ручки с резьбой.

Глубиномер и костный плаггер
Глубиномер используется для измерения глубины остеотомического отверстия. С помощью костного плаггера уплотняют костный материал поверх плеча имплантата.

18. Нижний лоток

Используется для хранения вспомогательных приспособлений, а также наконечников 18:1 и 400:1. Наконечники не входят в хирургический набор.
